Производство шаблонов DOOR TOOL для монтажа дверной фурнитуры: точность, проверенная технологией
Шаблоны DOOR TOOL — профессиональный инструмент для монтажа дверной фурнитуры. Рассказываем, как и из чего они создаются, какие технологии обеспечивают их надёжность и почему мастера доверяют нашей марке.

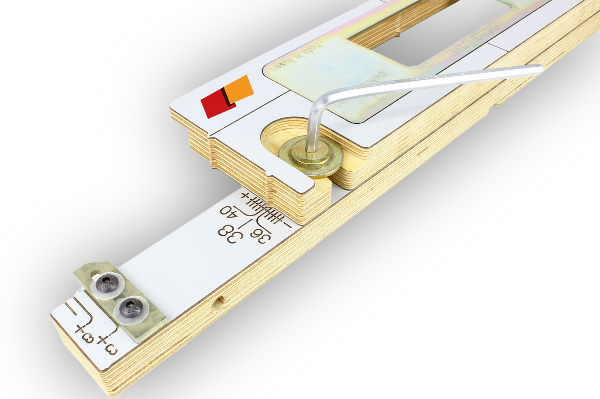

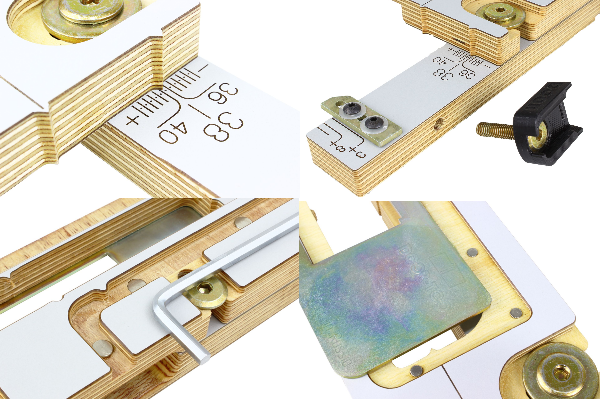

Этапы производства шаблонов DOOR‑TOOL (основная конструкция)
1. Проектирование и моделирование. Конструктор создаёт 3D модель шаблона с учётом стандартов моделей и эргономики работы мастера.
2. Выбор материалов. Используются:
- влагостойкая фанера 18 мм;
- защитный слой пластика HPL 2×0,8 мм;
- специальная пропитка маслом для защиты от деформации.
3. Механическая обработка на станках с ЧПУ. Обеспечивает идеальную геометрию и повторяемость деталей с точностью до 0,1 мм.
4. Обработка и упрочнение. Стальные элементы режутся на высокоточных лазерных станках, наносится гальваническое покрытие для защиты от коррозии.
5. Сборка и юстировка. Проверяется точность совмещения элементов, плавность хода подвижных частей, отсутствие люфтов.
6. Контроль качества. Каждый шаблон проходит полный цикл испытаний: проверку геометрии, нагрузочные тесты.

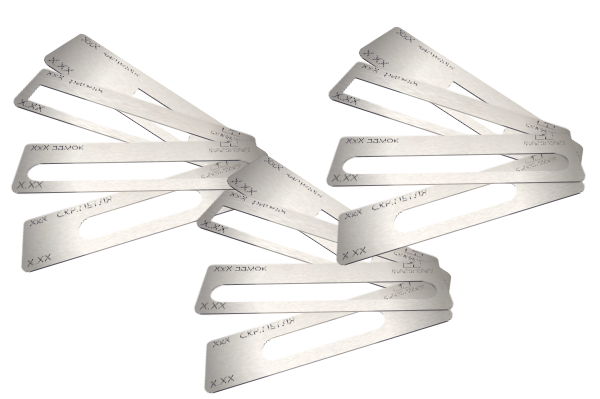

Производство вставок в шаблоны DOOR‑TOOL
Вставки — ключевые элементы, задающие форму и размеры пазов под конкретную фурнитуру (петли, замки, защёлки). Их производство требует особой точности.
Этапы изготовления вставок:
1. Проектирование под конкретные стандарты. Для каждой модели фурнитуры создаётся индивидуальная 3D модель вставки с учётом допусков (не более 0,05 мм).
2. Лазерная резка заготовок. Высокоточные лазерные станки обеспечивают:
- идеально ровные кромки без заусенцев;
- точность контуров до 0,02 мм;
- возможность изготовления сложных профилей.
3. Финишная обработка. Края шлифуются, острые углы скругляются для безопасности и долговечности.
4. Гальваническое покрытие:
- наносится тонкий слой цинка;
- защищает от коррозии и износа;
- снижает трение при контакте с фрезером;
- увеличивает срок службы вставки в 3–4 раза.
5. Калибровка и тестирование. Каждая вставка проверяется на соответствие эталонной модели с помощью координатно измерительной машины.
6. Маркировка и упаковка. Готовые вставки маркируются (тип фурнитуры, размеры) и комплектуются для поставки.

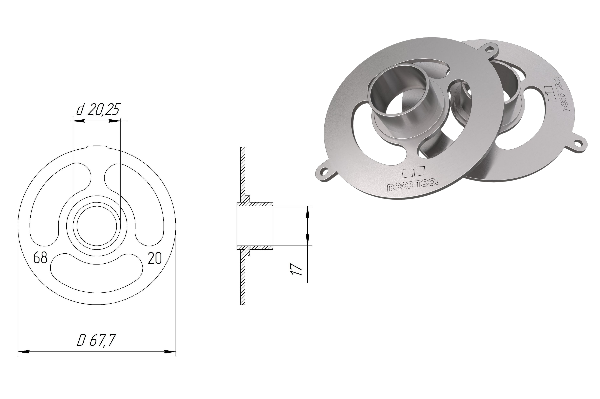

Производство копировальных колец DOOR‑TOOL
Копировальные кольца (втулки) — связующее звено между фрезером и шаблоном. Они направляют фрезу по контуру шаблона, обеспечивая точную выборку пазов.
Этапы изготовления колец:
1. Подбор материала. Используются высокопрочные сплавы стали с повышенной износостойкостью.
2. Лазерная обработка:
- высокоточный лазерный станок вырезает заготовку кольца с идеальной геометрией;
- обеспечивается строгая соосность внутреннего и внешнего диаметра;
- достигается чистота поверхности для плавного скольжения по шаблону.
3. Токарная доводка. На прецизионных токарных станках формируются посадочные поверхности для крепления к фрезеру.
4. Гальваническое покрытие:
- наносится слой никеля толщиной 10–20 мкм;
- покрытие защищает от коррозии, особенно во влажных условиях;
- снижает коэффициент трения между кольцом и шаблоном;
- предотвращает износ контактной поверхности.
5. Контроль геометрии. С помощью измерителей проверяется:
- внешний диаметр с припуском 0,1–0,24 мм (для гашения вибрации фрезера при работе с шаблонами DOOR TOOL);
- для шаблонов других производителей припуск не применяется.
6. Маркировка и упаковка. Готовые кольца маркируются (внешний диаметр, бренд) и упаковываются в индивидуальную упаковку.

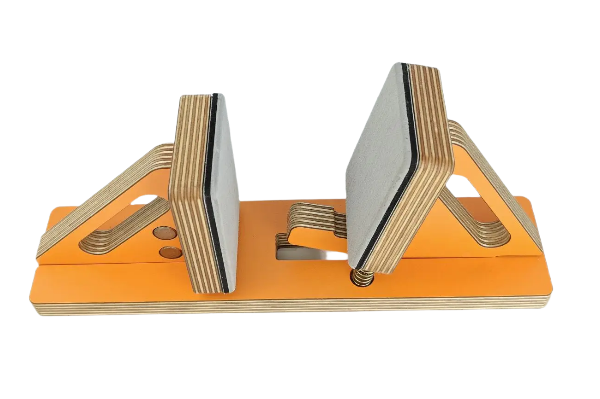

Производство держателей дверного полотна DOOR‑TOOL
Держатели дверного полотна — важный вспомогательный элемент в системе DOOR TOOL. Они обеспечивают надёжную фиксацию двери в нужном положении (горизонтальном или вертикальном) во время монтажа фурнитуры.
Назначение и преимущества:
- надёжная фиксация дверного полотна при врезке замков, петель, защёлок;
- работа без помощников — один мастер может легко управлять процессом;
- предотвращение провисания тяжёлых дверей во время монтажа;
- сохранение целостности декоративного покрытия за счёт мягких опорных площадок.
Этапы производства держателей дверного полотна:
1. Проектирование и моделирование:
- 3D модель с учётом нагрузок (до 60 кг на один держатель);
- расчёт оптимальных точек опоры;
- разработка механизма регулировки высоты и ширины захвата;
- моделирование эргономичных элементов управления.
2. Контроль качества:
- нагрузочные испытания (выдерживает до 60 кг без деформаций);
- тестирование механизмов регулировки на 10 000 циклов работы;
- проверка защитных покрытий на устойчивость к царапинам и коррозии;
- финальный осмотр на отсутствие заусенцев и острых кромок.
Ключевые особенности конструкции:
- модульная система — совместимость с дверями разной ширины и веса;
- быстрая фиксация — зажимы с эксцентриковым механизмом;
- точная регулировка — шаг 0,5 мм;
- мягкие опоры — защитные накладки для предотвращения царапин;
- компактность — удобство хранения и транспортировки;
- универсальность — подходит для дверей толщиной 28–65 мм и весом до 60 кг.
Технологии, обеспечивающие точность
- Гальваническое покрытие. Защищает от износа и коррозии, увеличивает срок службы в 3–4 раза.
- Прецизионное оборудование. Лазерные станки и координатно измерительные машины гарантируют повторяемость и точность.
- Многоступенчатый контроль. Каждая деталь проверяется на всех этапах производства.
Почему мастера выбирают DOOR‑TOOL?
- Точность. Лазерная резка и гальваническое покрытие обеспечивают идеальную геометрию вставок и колец.
- Долговечность. Износостойкие материалы и защитные покрытия увеличивают срок службы.
- Универсальность. Широкий ассортимент вставок под все типы фурнитуры.
- Простота применения. Чёткие направляющие и надёжная фиксация упрощают работу.
- Экономия времени. Шаблон заменяет сложную разметку — монтаж выполняется в 2–3 раза быстрее.
Контроль качества на каждом этапе
Система контроля качества DOOR‑TOOL включает:
- входной контроль материалов;
- операционный контроль на лазерных станках;
- промежуточную проверку после гальванического покрытия;
- финальную проверку готового изделия в сборе.
Это исключает попадание в продажу дефектных элементов и гарантирует, что каждый инструмент соответствует заявленным характеристикам.
Результат комплексного подхода
Объединение всех компонентов в единую систему даёт мастеру полный набор инструментов для безупречного монтажа дверной фурнитуры:
- шаблон и вставка задают точную геометрию паза;
- копировальное кольцо обеспечивает чистое и ровное фрезерование;
- держатель надёжно фиксирует дверь, исключая смещения и повреждения.
Итог: DOOR‑TOOL предлагает не отдельные инструменты, а полноценную технологическую систему для профессионального монтажа. Благодаря инженерным решениям, качественным материалам и строгому контролю производства каждый элемент линейки работает слаженно, гарантируя:
- безупречную точность;
- высокую скорость работы;
- долговечность инструментов;
- идеальный результат — без переделок и рекламаций.
-
Надёжный инструмент - верный помощник мастера1 марта 2018
